Aspiratori
cassonati a trasmissione

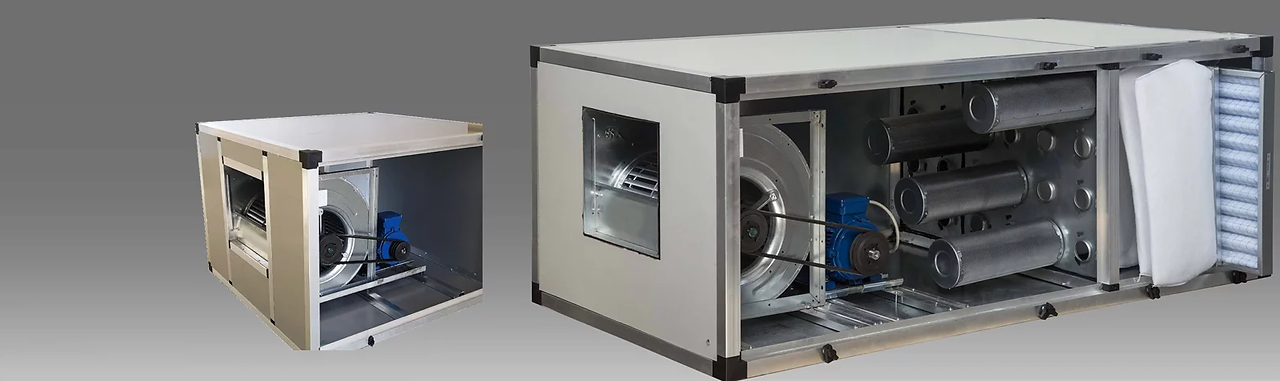

Ventilatori cassonati a trasmissione, per pressioni medio - basse, con struttura in alluminio, coibentazione e pannellatura sandwich.
Ventilatori cassonati con doppia aspirazione a trasmissione, per pressioni medio - alte. Pale curve rivolte in avanti rispetto al verso della rotazione.
Struttura in alluminio e coibentazione con pannellatura sandwich.
VCTF BMP
Aspiratori cassonati tre fase per basse e medie temperature.
CARATTERISTICHE TECNICHE:
RANGE D'UTILIZZO
Portata: da 1.500 a 30.000 m³/h
Pressione: da 20 a 130 H2o
​
Costruzione del cassonato
Il cassone è composto da una struttura di profili estrusi di alluminio ossidato P40 e angoli in nylon caricato con fibra di vetro e tamponato tramite pannellatura sandwich, con uno spessore di 25 mm.
Il supporto interno ed esterno in alluminio pre verniciato di colore bianco grigio, con spessore di 0,5 mm
L'interno, schiuma poliuretano espanso a celle chiuse (superiori al 95%) densità 47 kg /m³, conduttività termica W/(m°C) 47+_2, isolamento acustico 40dB con peso della struttura estremamente leggero.
Temperature di esercizio massime: -20°+70°C,
Porta d’ispezione lato trasmissione con chiusura a norma CE completa di maniglia e blocchetti di fissaggio.
Ventilatore del tipo centrifugo a doppia trasmissione rinforzato e montato su supporti antivibranti in gomma.
Motore asincrono trifase in esecuzione 400V/50 Hz, protezione IP 55 secondo gli standard UNELMEC.
IE3 = efficienza Premium (nuova classe di efficienza in Europa oggi e identico a "NEMA Premium" negli Stati Uniti per 60 Hz) a norma IEC 60034- 30, metodi di prova IEC 60034-2-1.2007.
1 - Profili in alluminio 40 x 40 mm
2 - Profili in alluminio omega
​3 - Pannellatura sandwich di spessore 25 mm con schiuma poliuretano espanso
a celle chiuse. Esterno e interno rivestito con lamiera di alluminio
di spessore 0,5 mm
IMPIEGHI
I ventilatori cassonati a trasmissione VCTF BMP vengono impiegati per l’aspirazione con i sistemi di canali ad aria e per ridurre la rumorosità degli impianti. Trovano utilizzo nel mondo dell’impiantistica industriale e di quella civile.
I ventilatori della serie VCTF BMP sono da utilizzare con basse-medie portate e basse-medie pressioni, hanno livelli di rumorosità molto bassi e sono adatti al trattamento di aria pulita o legger-mente polverosa.
Le portate vanno da 1.500 m³/h a 30.000 m³/h e le pressioni statiche vanno da 20 h2o a 130 h2o. La serie VCTFBMP utilizzando ventilatori centrifughi con girante a pale rovesce, è caratterizzata da prestazioni di elevato livello con rendimenti vantaggiosi e basse rumorosità.
​
STRUTTURA DELL' ASPIRATORE
â–ª Struttura portante con telaio e profili in alluminio, Il cassone è composto in telaio profilato di alluminio e tamponato tramite pannellatura sandwich spessore 25 mm supporto interno e esterno alluminio pre verniciato colore bianco grigio spessore 0,5 mm schiuma poliuretano espanso a celle chiuse (superiori al 95%) densità 47 kg /m³ conduttività termica W/(m°C) 47+_2 isolamento acustico 40 dB con peso della struttura estremamente leggera.
â–ª Il ventilatore viene montato su supporti antivibranti in gomma, al fine di isolare la struttura e l’impianto da ogni tipo di vibrazione.
â–ª Porta di ispezione sul lato trasmissione con chiusura a norme CE.
​
VENTILATORI
Ventilatori centrifughi a doppia aspirazione, coclee e telai realizzati in lamiera d’acciaio zincato, con giranti a pale rovesce curve in acciaio trattato e verniciato con ciclo epossidico. Cuscinetti a tenuta stagna, autoallineanti e bloccaggio all’albero con anello eccentrico. La loro durata teorica minima con le trasmissioni montate di serie e con la corretta manutenzione è di 30.000 ore.
MOTORI
Motore asincrono trifase in esecuzione 400V/50 Hz, protezione IP 55 secondo gli standard UNEL-MEC. IE3 = efficienza Premium (nuova classe di efficienza in Europa oggi e identico a "NEMA Premium" negli Stati Uniti per 60 Hz) a norma IEC 60034- 30 metodi di prova IEC 60034-2-1.2007.In-stallati a 2, 4 o a 6 poli a seconda della trasmissione richiesta. Il montaggio è su di un telaio in acciaio inox 304saldato su tutte le taglie , su tutti i modelli è montata la slitta tendicinghia.
- Temperatura minima fluido: -20°C.
- Temperatura massima fluido: +60°C.
​
ACCESSORI
- Tetto parapioggia.
- Tronchetto di espulsione con rete di protezione su bocca di mandata.
- Tronchetto porta-filtro in versione canalizzabile.
- Regolatore di velocità inverter.
- Piedini di appoggio.
- Griglia di presa aria esterna.
- Serranda di regolazione
- Quadro elettrico a norme per inverter.
- Interruttore ON/OFF.
- Silenziatore premente e aspirante. Serratura con chiave.
- Supporti aspiratore elle in acciaio inox 304
TABELLA COMPARATIVA
La Tabella è solo a scopo di consultazione veloce.
Per datti più precisi e per la corretta selezione del modello, consultare le curve prestazionali .
Si possono assemblare varianti di aspiratori con potenze diverse per una ottimale resa .
Si consiglia di lasciare una tolleranza di 10% - 15% nel calcolo della portata e prevalenza per essere più vicino ai
datti reali dei grafici.
Curve e caratteristiche tecniche ventilatore TDA 7/7
Scarica il documento in PDF
VCTF MAP
Aspiratori cassonati tre fase per medio-alte temperature.
COSTRUZIONE DEL CASSONATO
Il ventilatore cassonato tipo VCTF MAP è composto da una struttura di profili estrusi di alluminio ossidato P40 e angoli in nylon caricato con fibra di vetro e tamponato tramite pannellatura sandwich dello spessore di 25 mm.
Supporto interno ed esterno in alluminio pre verniciato colore bianco grigio con spessore 0,5 mm.
L'interno, rivestito con schiuma poliuretano espanso a celle chiuse (superiori al 95%) con densità 47 kg /m³ e conduttività termica W/(m°C) 47+_2. Isolamento acustico 40 dB con peso della struttura estremamente leggera.
Temperature di esercizio massime: -20° +70°C
Porta d’ispezione lato trasmissione con chiusura a norma CE
Completa di maniglia e blocchetti di fissaggio. Ventilatore del tipo centrifugo a doppia trasmissione rinforzato e
montato su supporti antivibranti in gomma.
Motore asincrono trifase in esecuzione 400V/50 Hz, protezione IP 55 secondo gli standard UNELMEC. IE3 = efficienza Premium (la nuova classe di efficienza oggi in Europa e identico a "NEMA Premium" negli Stati Uniti per 60 Hz) a norma IEC 60034- 30 metodi di prova IEC 60034-2-1.2007.
​
STRUTTURA DELL' ASPIRATORE
â–ª Struttura portante con telaio e profili in alluminio, Il cassone è composto in telaio profilato di alluminio e tamponato tramite pannellatura sandwich spessore 25 mm supporto interno e esterno alluminio pre verniciato colore bianco grigio spessore 0,5 mm schiuma poliuretano espanso a celle chiuse (superiori al 95%) densità 47 kg/m³
conduttività termica W/(m°C) 47+_2 isolamento acustico 40 dB con peso della struttura estremamente leggera.
â–ª Il ventilatore viene montato su supporti antivibranti in gomma, al fine di isolare la struttura e l’impianto da ogni tipo di vibrazione.
â–ª Porta di ispezione sul lato trasmissione con chiusura a norme CE.
​
VENTILATORI
Centrifughi a doppia aspirazione, coclee e telai realizzati in lamiera d’acciaio zincato, con giranti a pale rovesce curve in acciaio trattato e verniciato con ciclo epossidico. Cuscinetti a tenuta stagna, autoallineanti e bloccaggio all’albero con anello eccentrico. La loro durata teorica minima con le trasmissioni montate di serie e con la corretta manutenzione è di 30.000 ore.
MOTORI
Motore asincrono trifase in esecuzione 400V/50 Hz, protezione IP 55 secondo gli standard UNEL-MEC. IE3 =
efficienza Premium (nuova classe di efficienza in Europa oggi e identico a "NEMA Premium" negli Stati Uniti per
60 Hz) a norma IEC 60034- 30 metodi di prova IEC 60034-2-1.2007.In-stallati a 2, 4 o a 6 poli a seconda della
trasmissione richiesta. Il montaggio è e su di un telaio in acciaio inox 304saldato su tutte le taglie , su tutti i modelli è montata la slitta tendicinghia.
- Temperatura minima fluido: -20°C.
- Temperatura massima fluido: +60°C.
​
ACCESSORI
- Tetto parapioggia.
- Tronchetto di espulsione con rete di protezione su bocca di mandata.
- Tronchetto porta-filtro in versione canalizzabile.
- Regolatore di velocità inverter.
- Piedini di appoggio.
- Griglia di presa aria esterna.
- Serranda di regolazione
- Quadro elettrico a norme per inverter.
- Interruttore ON/OFF.
- Silenziatore premente e aspirante. Serratura con chiave.
- Supporti aspiratore elle in acciaio inox 304
CARATTERISTICHE TECNICHE:
RANGE DI UTILIZZO
Portata: da 500 a 100.000 m³/h
Pressione: da 200 a 1300 Pa
Estrema silenziosità
​
IMPIEGHI
II ventilatori cassonati a trasmissione VCTF MAP vengono impiegati per l’aspirazione con i sistemi di canali ad aria e per ridurre la rumorosità degli impianti, viene utilizzato nel mondo dell’impiantistica industriale e di quella civile.
I ventilatori della serie VCTF MAP sono da utilizzare con medio - basse portate e pressioni. Hanno livelli di rumorosità molto bassi e sono adatti al trattamento di aria pulita o leggermente polverosa.
Le portate variano da 500 m3/h a 100.000 m³/h e le pressioni statiche vanno da 500 Pa a 1900 Pa.
La serie VCTF MAP, utilizzando ventilatori centrifughi con girante a pale rovesce, è caratterizzato da prestazioni di elevato livello con rendimenti vantaggiosi e basse rumorosità.
TABELLA COMPARATIVA
La Tabella è solo a scopo di consultazione veloce.
Per datti più precisi e per la corretta selezione del modello, consultare le curve prestazionali .
Si possono assemblare varianti di aspiratori con potenze diverse per una ottimale resa.
Si consiglia di lasciare una tolleranza di 10% - 15% nel calcolo della portata e prevalenza per essere più vicino ai datti reali dei grafici.
Curve e caratteristiche tecniche ventilatore TLZ
Scarica il documento in PDF
